一。產品綜述

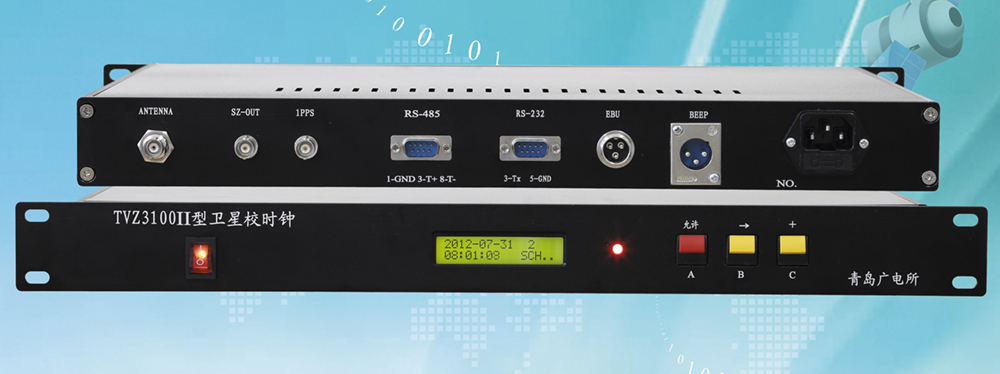

TVZ3100II型衛星校時鐘是青島市廣播電視科研所在GPS時碼接收的基礎上推出的。全球定位系統（GPS）是美國軍方的半開放（只開放AC碼）的一全球性網絡系統，它由24顆具有星載原子鐘的半同步軌道衛星組成，UTC定時精度優于1微秒。
二。產品特點
※ 全自動工作。
※ 具有軟件判斷功能，直觀指示信號搜索、跟蹤和失鎖等狀態。
※ 具備SZ、RS232、RS422等格式的輸出接口，可校準各種具有標準時間接口的廣播電視設備和電信、地鐵、航空等行業的通訊電子設備。
※ 具有1PPS信號輸出，可同步其它時鐘系統。
(三)、性能指標和參數
◇ 初始跟蹤時間：在足夠的信噪比下，不長于3分鐘
◇ 定時精度：1μs
◇ SZ碼輸出57位，串行BCD反碼
◇ EBU碼輸出引腳1、2，平衡式
◇ RS232輸出 接口類型：單向輸出，3腳數據，5腳地；數據格式：4800bps，8位數據，一個停止位，無奇偶校驗，每秒發送一次，共9個字，依次是同步字（16進制AA）、00、年、月、日、星期、時、分、秒。其中年、月、日、星期、時、分、秒為BCD碼
◇ RS422輸出 接口類型：單向輸出，3腳正信號，8腳負信號，1腳地；數據格式：同RS232
◇ 報時輸出接口類型：卡儂座 2、3腳信號，1腳地，前5響800Hz，最后1響1600Hz，整點前5秒開始一秒一報
◇ 天線饋線長度：標配為30米
◇ 功耗：10W（220V）
◇ 整機重量：6.5Kg
◇ 機箱尺寸：寬度：440mm 深度：370mm 高度：44 mm
